煤礦用非金屬瓦斯輸送管材耐正壓力測試儀

煤礦用非金屬瓦斯輸送管材耐正壓力測試儀

符合AQ 1071-2009 4.3試驗 MT/T 558.1-2005  備注：MPE80級聚乙烯管僅受理0.6MPa～1.25MPa

主要參數(shù)：

壓力范圍：0-2MPA(可調)，增壓比 1:16

壓力表精度不低于1.0級

計時器精度在±2%以內

箱體尺寸：高900*寬1450mm*厚650mm

恒溫箱：外形310-280-180mm，15升；溫度0-99度

恒溫系統(tǒng)由恒溫槽,流體循環(huán)或攪拌裝置,加熱和溫度控制裝置等組成。無論恒溫槽內的加熱介質是水、空氣或其他流體,溫度均保持在士2℃的偏差內。

壓力讀數(shù)偏差精度±2% ，配有內圓錐接頭

主要配置：氣液增壓泵、防護機箱、調壓閥、卸荷閥、手拉閥、耐震壓力表、不銹鋼管路、單向閥等

箱體尺寸：高900*寬1450mm*厚650mm

1試樣在施加壓力之前應進行預處理。預處理溫度與試驗溫度相同。預處理時間應使試樣達到試驗溫度為止。對于23C條件下的試驗,當將試樣浸在液體中,預處理時間不少于1h。當將試樣置于氣體介質中,預處理時間不少于 16 h。

2瞬時爆破試驗時,連續(xù)均勻地、快速地對試樣施加壓力,并同時開始計時直至試樣破裂為止。如果試樣在小于 60s內破裂,則降低施壓速度,重復試驗,直到試樣在60~70s內破裂為止。記錄試樣破裂時的壓力和時間及試樣的破裂狀態(tài)。

3 耐壓試驗時,連續(xù)均勻地把試樣壓力施加到給定值,然后開始計時。在整個試驗過程中。保持壓力，達到規(guī)定時間后,記錄試驗結果和試樣破裂狀態(tài)。 當破壞出現(xiàn)在距接頭一個直徑長度內時,如果有理由確認破壞是由樣品本身存在某種缺陷造成的,該試樣有效。否則另取試樣重新試驗，

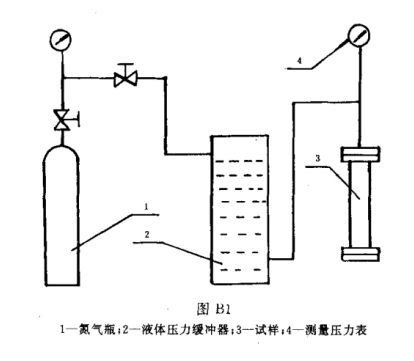

利用壓縮空氣,例如氮氣對液體壓力緩沖器施加壓力,再通過緩沖器中的壓力液體對試樣加壓
